Bestandteile
Fogende Bestandteile aus der zugehörigen Materialkiste werden benötigt:
- Laser
- Batteriekasten
- Linse (f=26,5mm)
- 2 Strahlteiler
- 3 Spiegel 45°
- 2 Schrime
- Grundplatte
- Lochblende
Grundaufbau

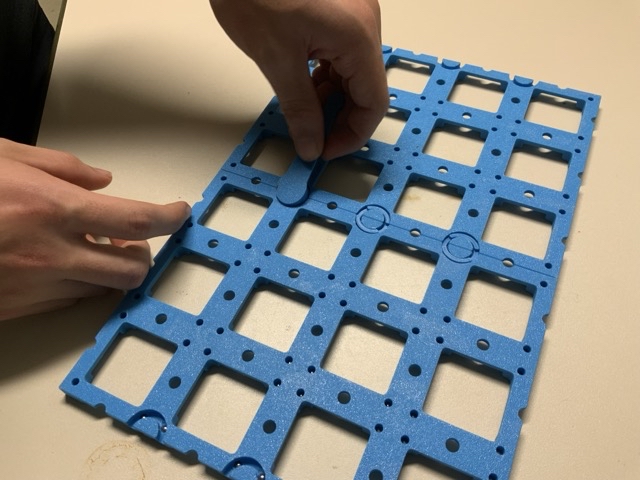

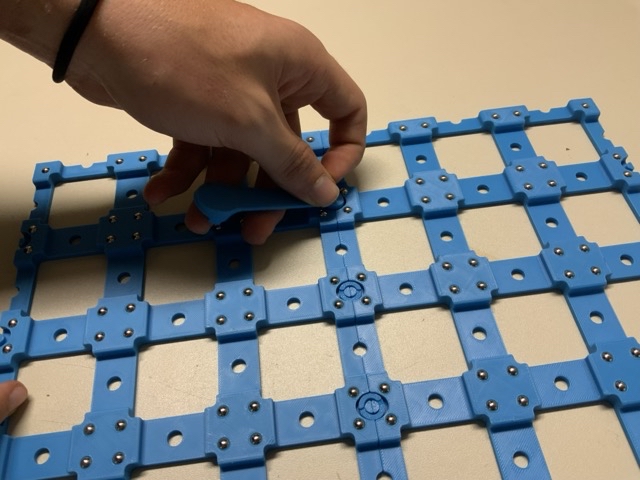

Die beiden Platten lassen sich mithilfe der sechs Ringe und des Schlüssels fest zusammenbauen:

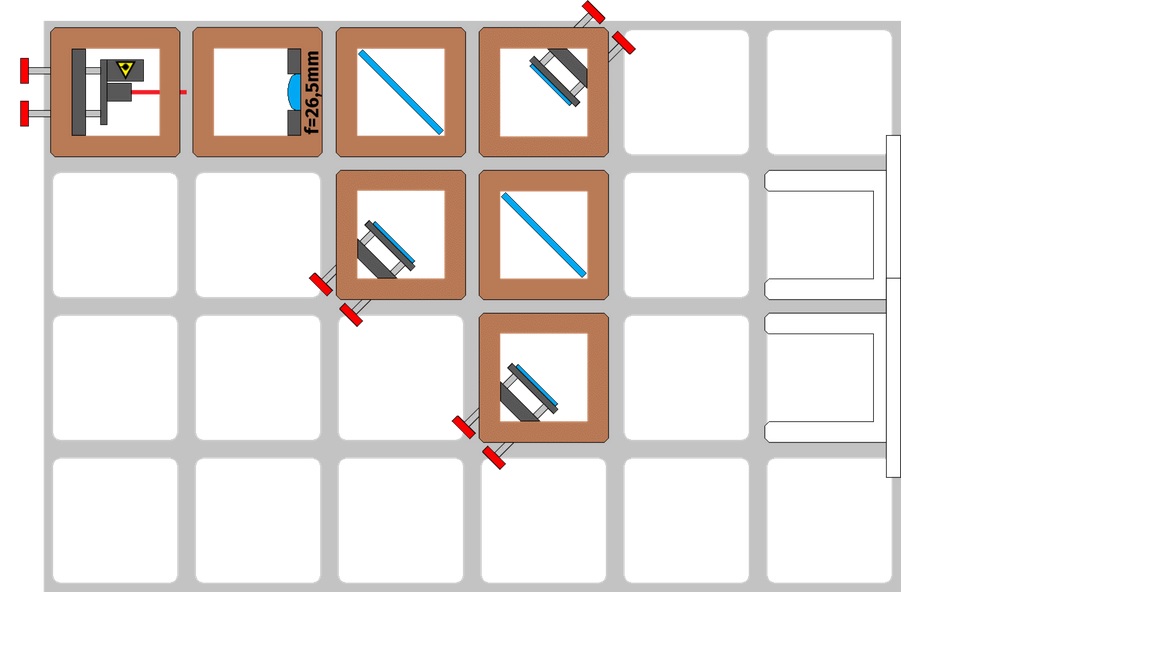

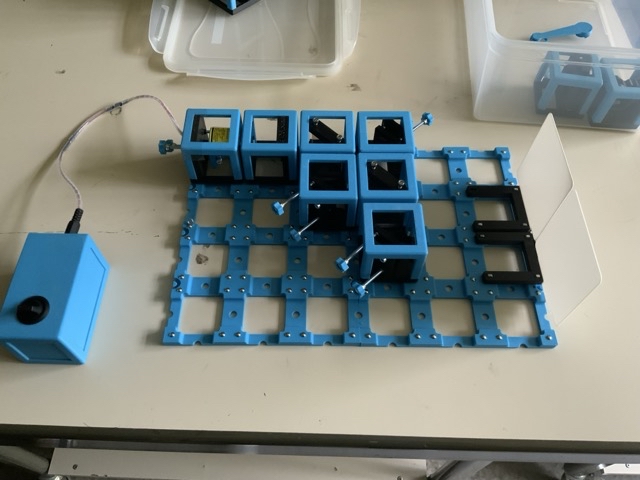

Am Ende soll der Aufbau so aussehen:
Kalibrierung

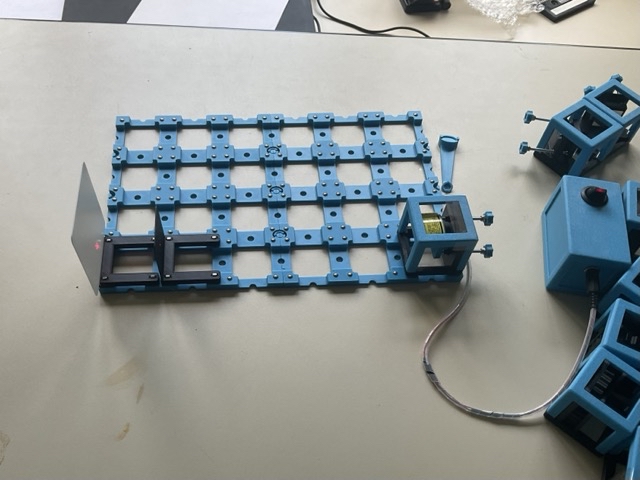

- zunächst wird der Laser so eingestellt, dass er die Lochblende genau trifft

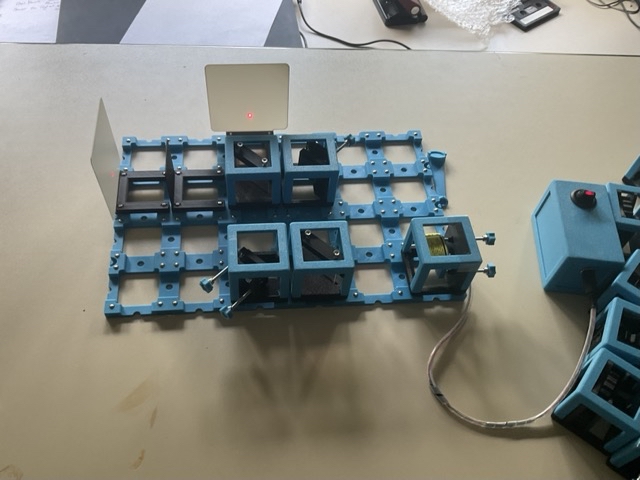

- anschließend werden je ein Strahlteiler und Spiegel zusammen eingebaut und die Spiegel so eingestellt, dass der Strahl wiederum die Lochblende trifft und die Teilstrahlen genau übereinander liegen
- dann wird der dritte Spiegel eingebaut und eingestellt, sodass auf dem Schirm insgesamt zwei Punkte nebeneinander zu sehen sind
- zum Schluss werden die Linse eingesetzt und die Lochblende entfernt, jetzt sollte ein Interferenzmuster zu erkennen sein
hier gibt es schon ohne Linse ein Interferenzmuster
Tipps und Hinweise
- man sollte auf jeden Fall sehr viel Zeit und Geduld mitbringen, um den Versuch einzustellen
- die Kalibrierung wird umso genauer, je weiter entfernt der Schirm ist (am besten mehrere Meter Abstand)
- aufpassen, dass die Strahlen zwischendrin nicht auf die Kunststoffstreben treffen und absorbiert werden
- man kann die einzelnen Bauteiteile grundsätzlich auch weiter auseinander aufbauen, aber es sollte einfacher sein, wenn sie möglichst nah beisammen sind
- eigentlich sollen am Ende zwei kreisförmige, inverse Interferenzmuster erkennbar sein, aber es können auch Streifen auftauchen
Sicherheitshinweise
- Blick in den Laser vermeiden
- es kann passieren, dass Teilstrahlen zwischen den Bauteilen abhanden kommen und daher auch in andere Richtungen als die prognostizierte strahlen
