Versuche mit Mikrowellen

Bestandteile

• Mikrowellensender
• Empfängerdipol
• Messverstärker
• Demo-Multimeter
• zwei Metallplatten
• Polarisationsgitter
• skalierte Schiene

•

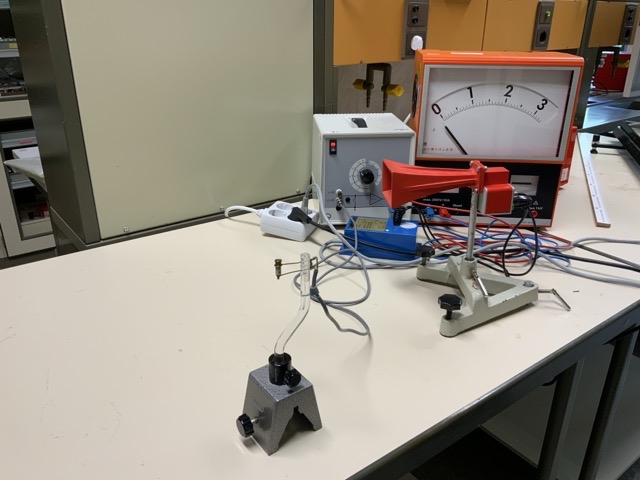

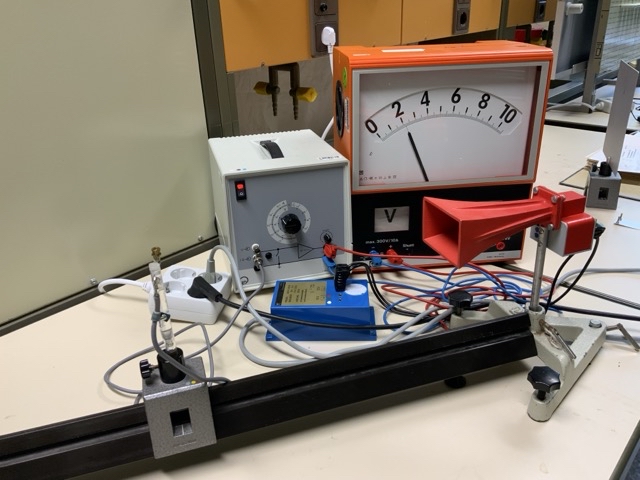

  Grundaufbau
•

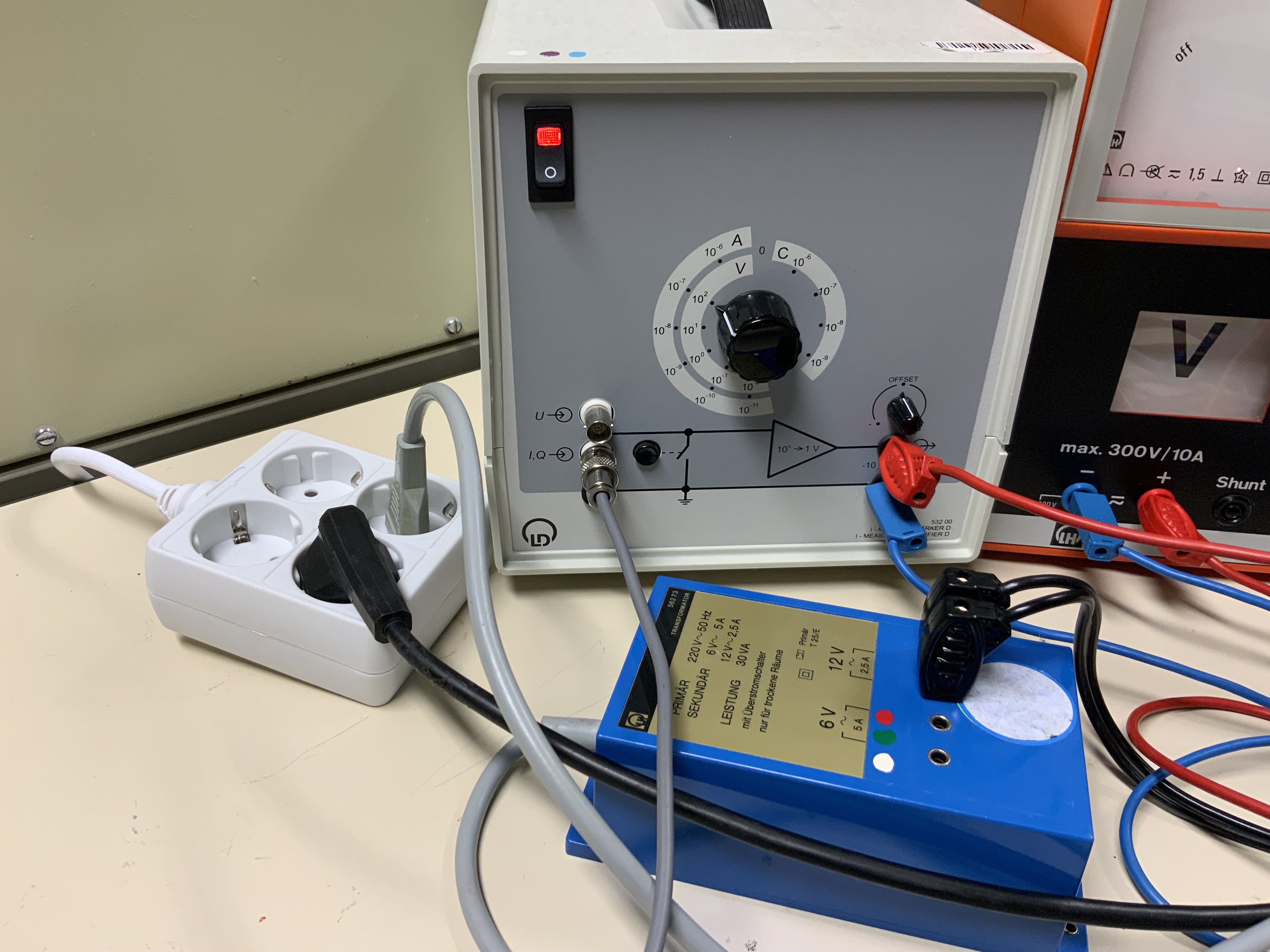

  das Empfängerkabel gehört bei I eingesteckt

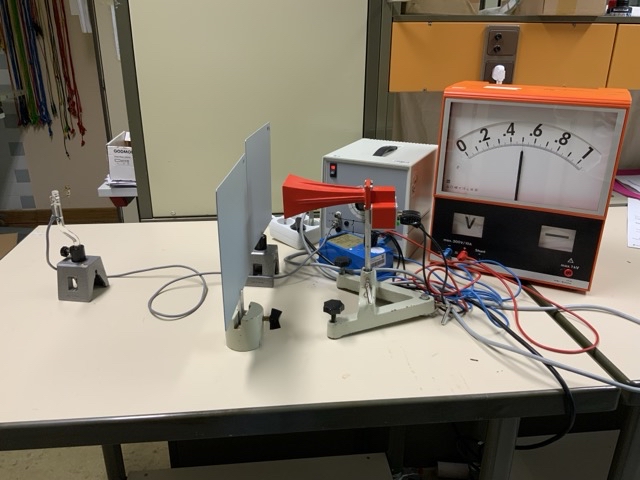

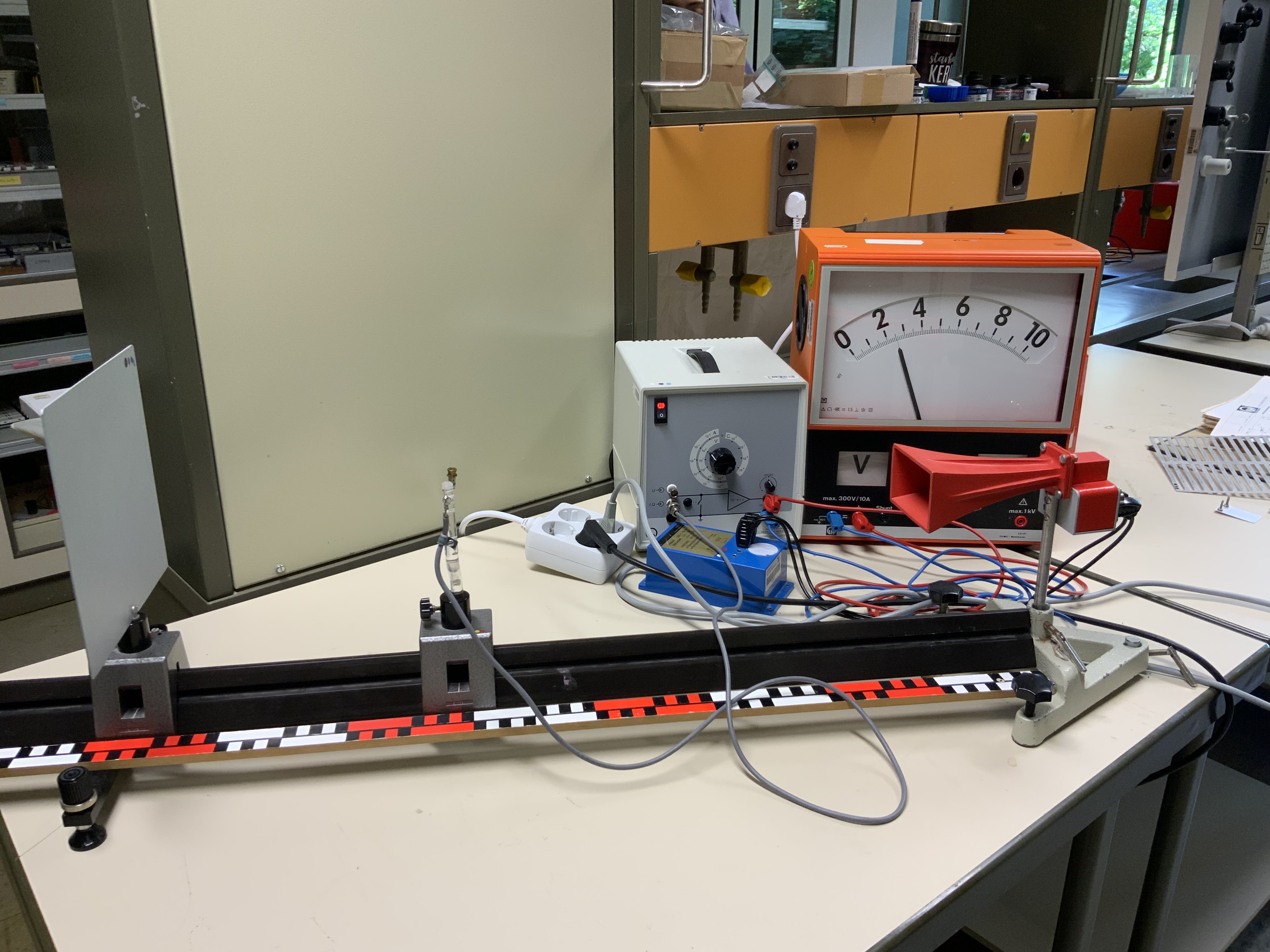

Reflexion

Aufbau & Ablauf

•
  kein Empfang
•

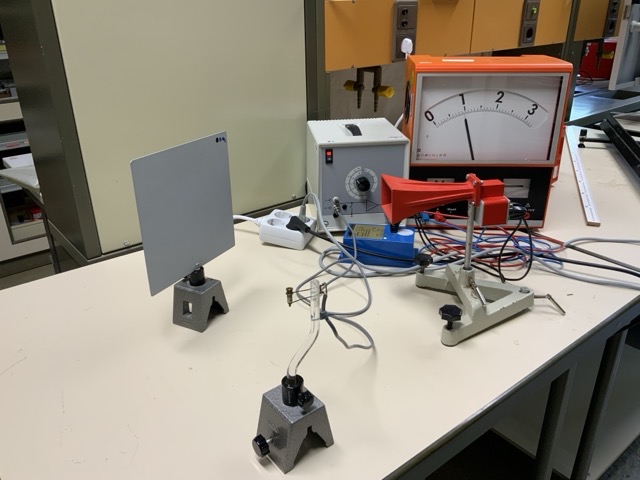

  die Metallplatte so hinstellen, dass es am Multimeter einen Ausschlag gibt

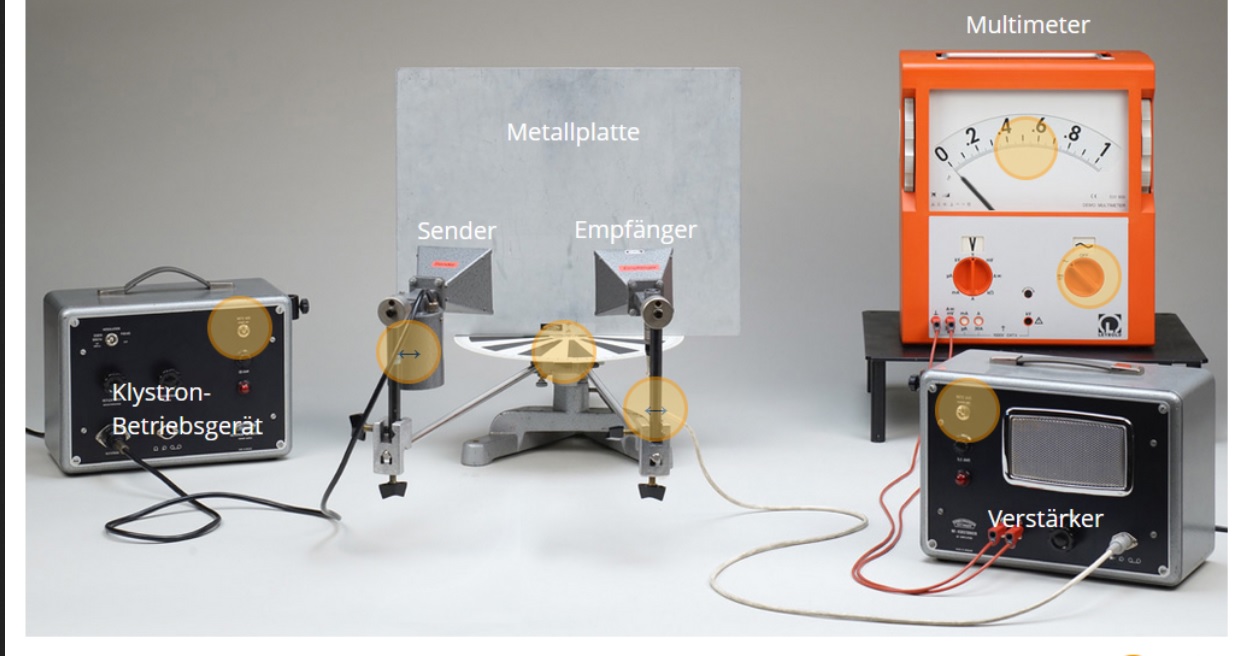

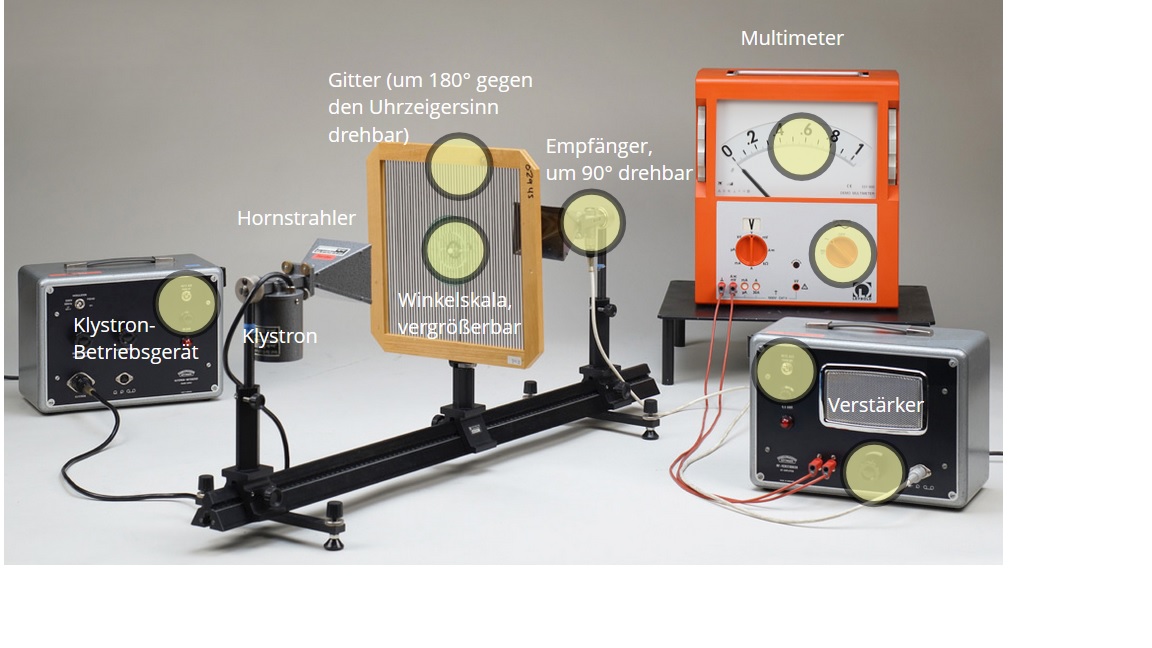

Bildschirmexperiment

• Link zum Aufbau
• Link zum Bildschirmexperiment

•

Brechung

• ein Isolator (Kunststoffprisma) wird vor den Sender gestellt
• der Empfänger wird so lange verschoben, bis das gebrochene Signal detektiert wird

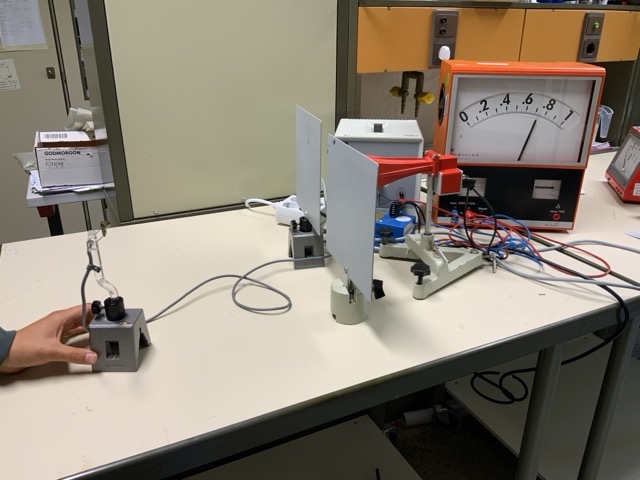

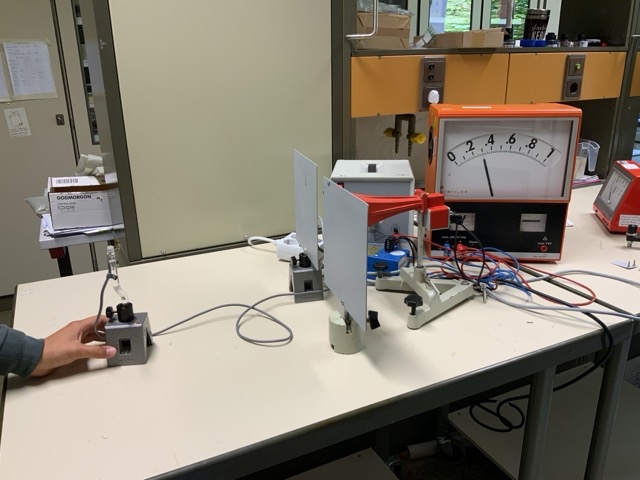

Interferenz

•
  die beiden Metallplatten bilden zusammen einen Spalt
•
•

Der Empfänger wird parallel zu den Metallplatten verschoben. Dabei werden abwechselnd Maxima und Minima detektiert.

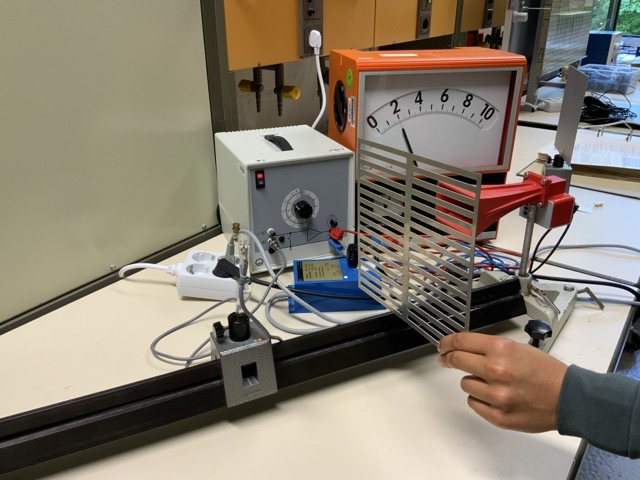

Polarisation

Aufbau & Ablauf

•
  Die Wellen können ungehindert passieren
•

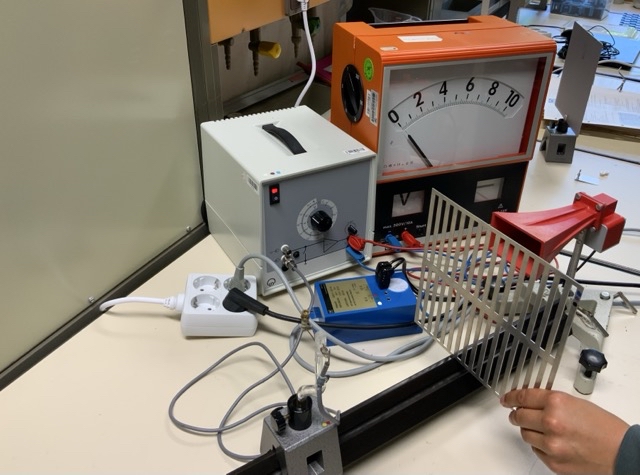

  Die Wellen werden absorbiert

Bildschirmexperimente

• Link zum Aufbau des ersten Bilschirmexperiments
• Link zum ersten Bildschirmexperiment

•

• Link zum Aufbau des zweiten Bildschirmexperiments
• Link zum zweiten Bildschirmexperiment

•

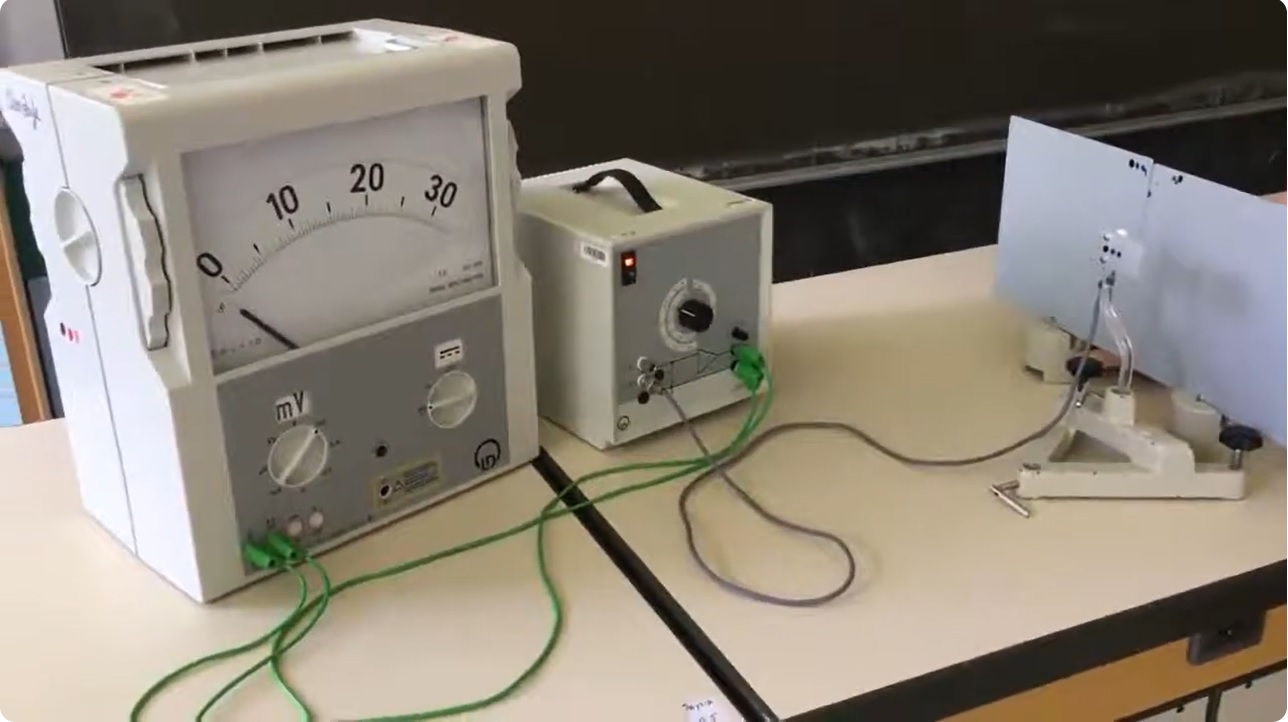

Beugung

Link zum Video

Aufbau & Ablauf

•

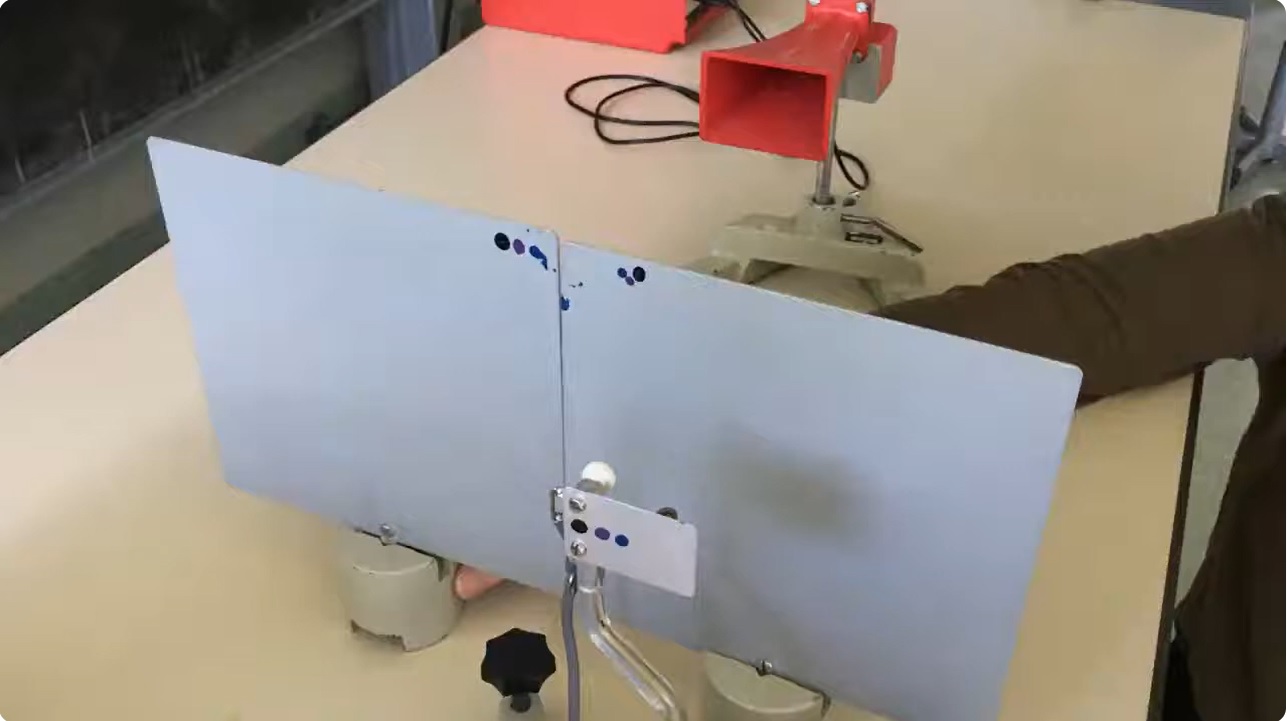

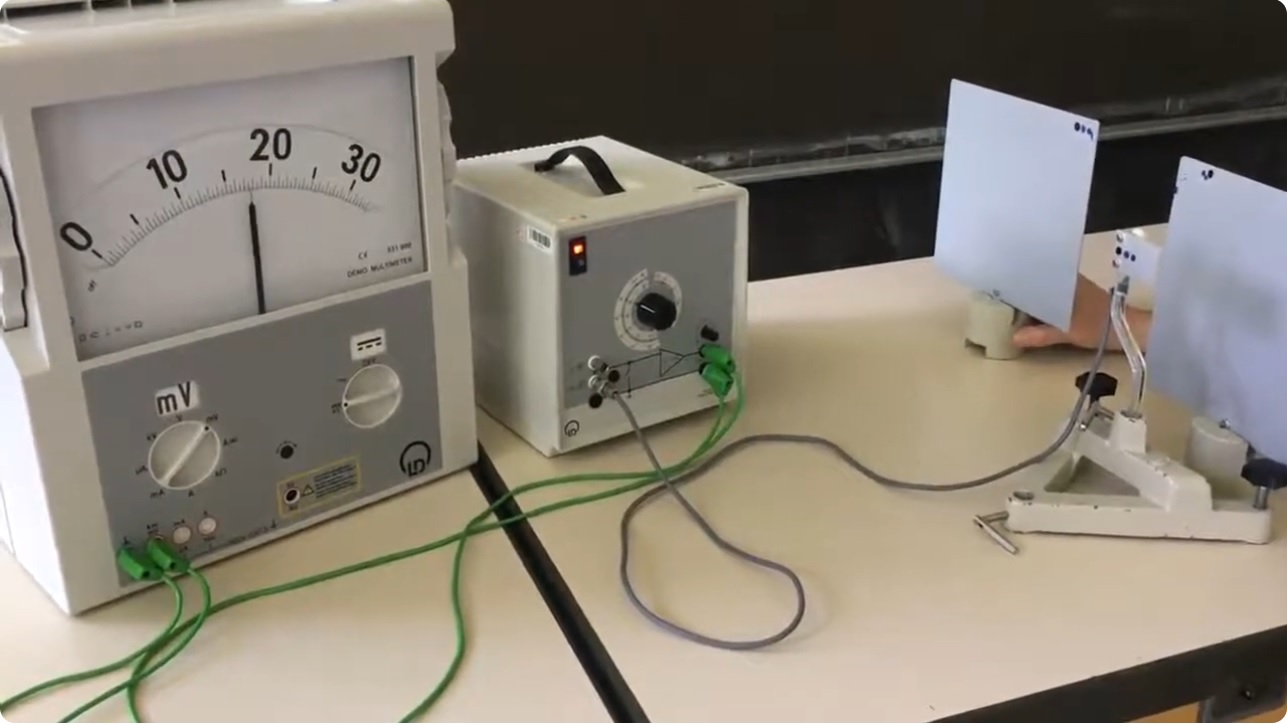

  der Empfänger steht hinter einer der Metallplatten
•
  kein Empfang
•

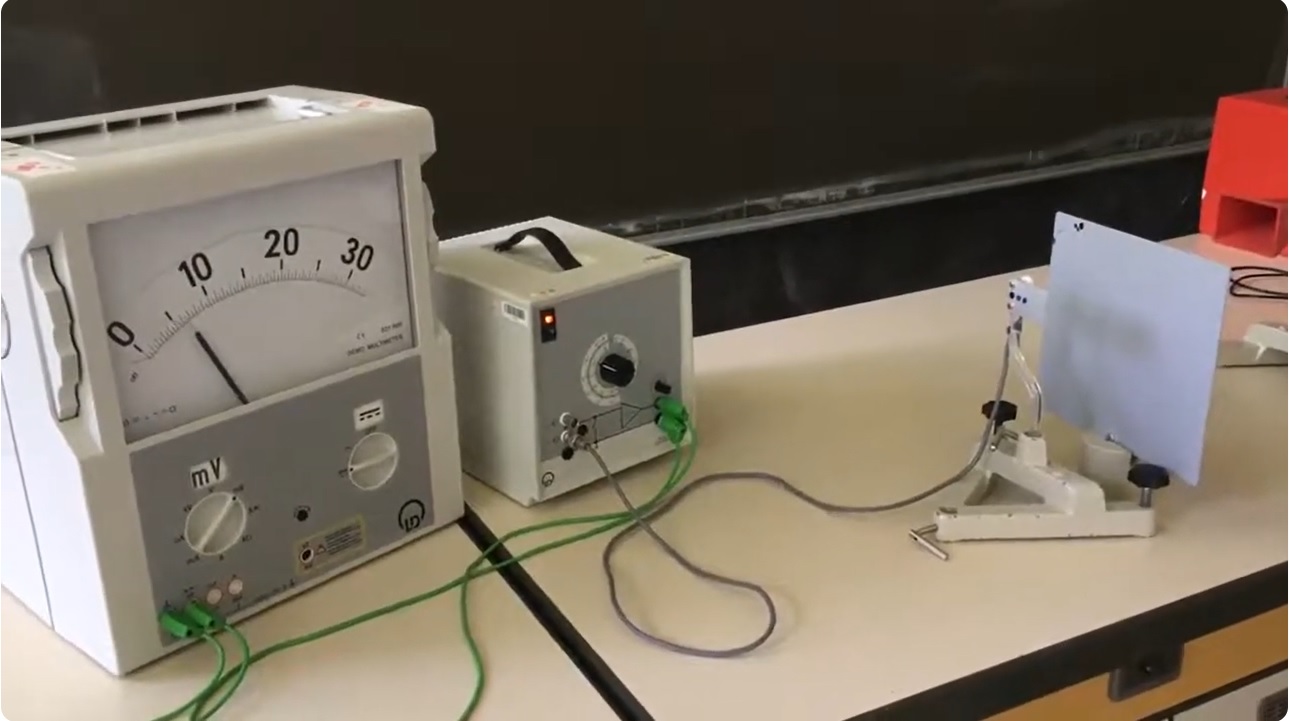

  die Metallplatte, hinter der der Empfänger nicht steht, wird entfernt

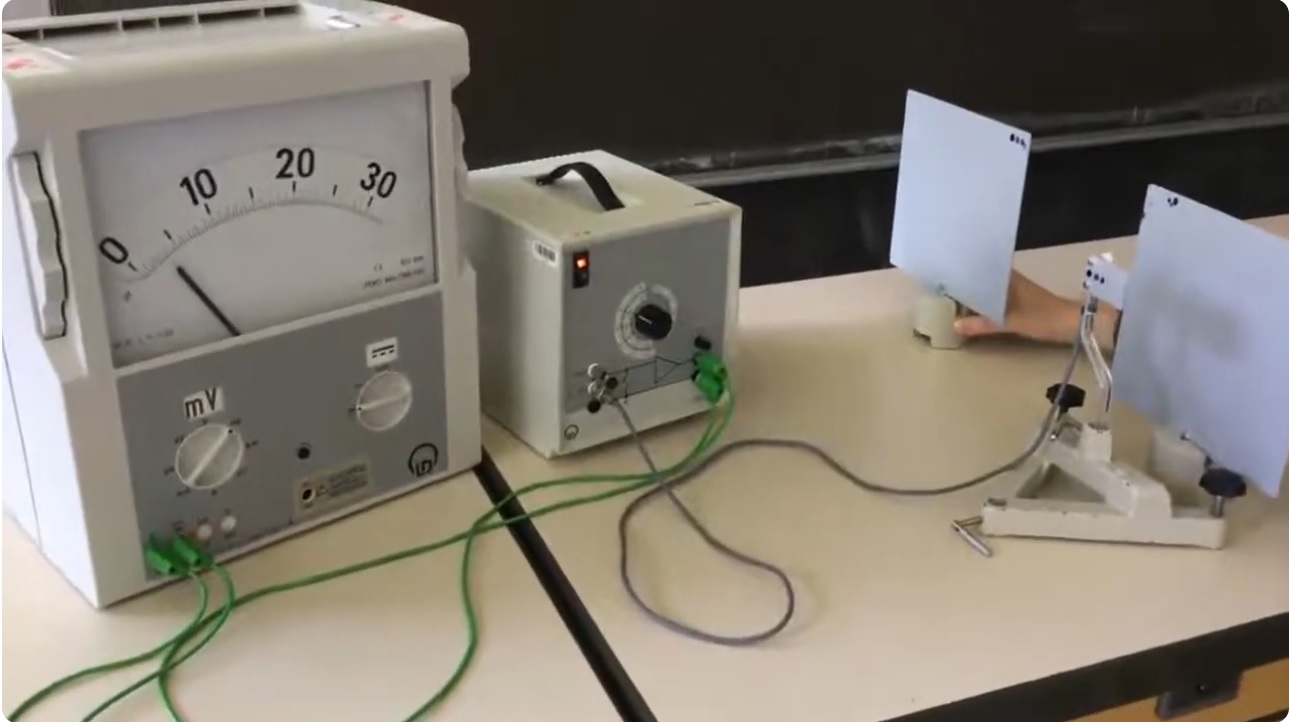

Interferenz

Die zweite Metallplatte wird so gestellt, dass sich ein Spalt ergibt. Der Spalt wird nach und nach verkleinert.

•
•

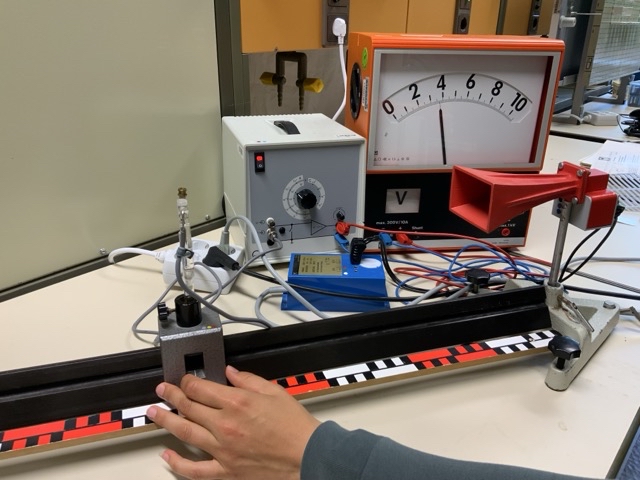

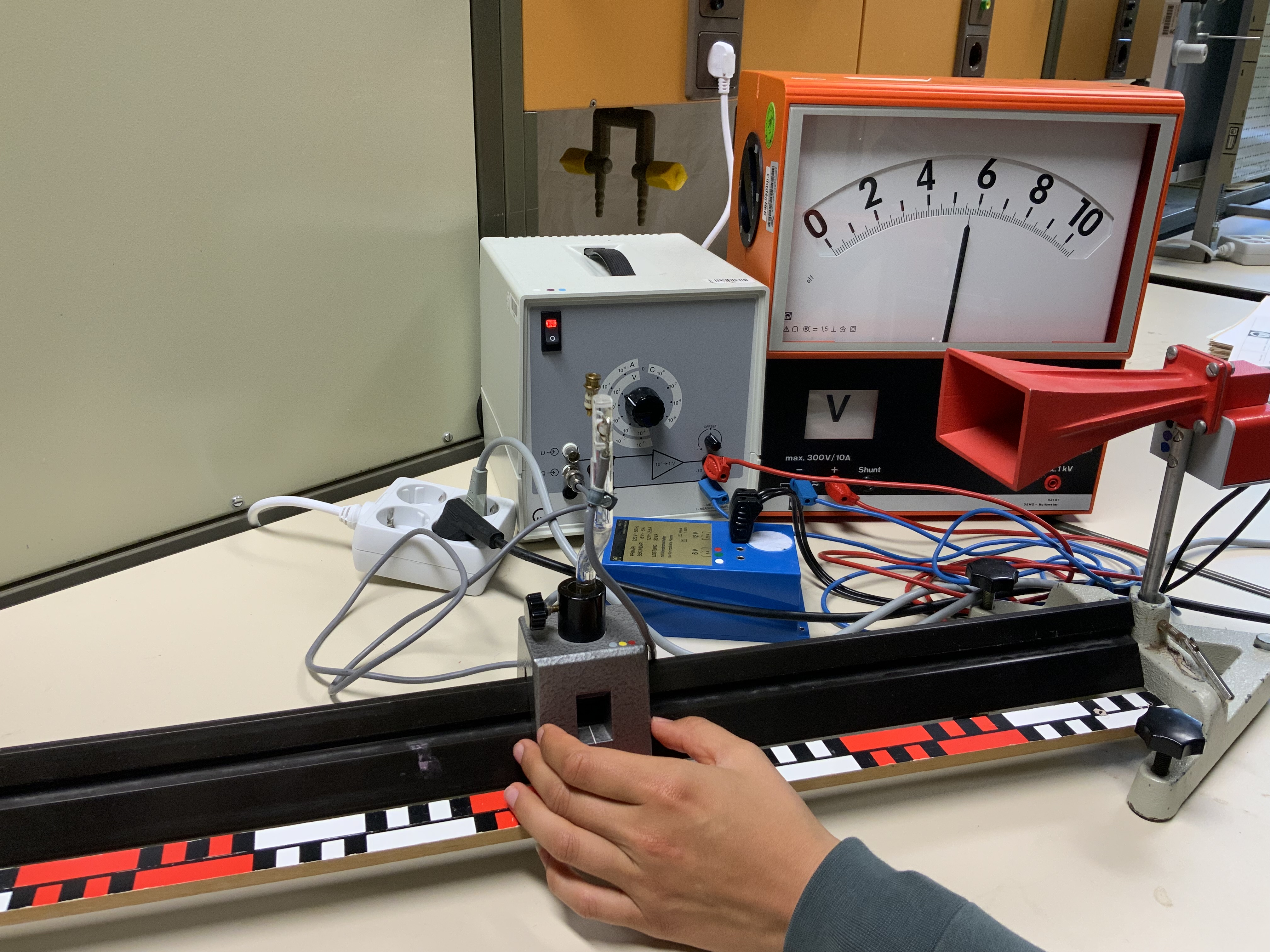

Stehende Welle

Aufbau

•

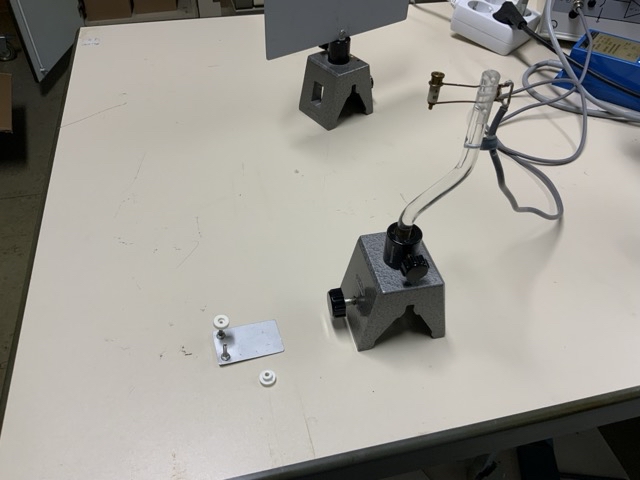

  die Metallplatte am Empfänger muss abmontiert werden
•

Ablauf

•
•

wird der Empfänger vor- und zurückbewegt, lassen sich Intensitätsmaxima und -minima detektieren

Auswertung

Die Wellenlänge der stehenden Welle kann gemessen und daraus die Lichtgeschwindigkeit errechnet werden

Tipps und Tricks

eventuell muss die Messskala entsprechend angepasst werden
